أنظمة التنظيف الروبوتية المصممة لأنظمة التتبع الشمسي أحادية المحور: التوافق، التحديات، وما يجب مراعاته
أصبحت أنظمة التتبع أحادية المحور هي التكوين الافتراضي لمحطات الطاقة الشمسية واسعة النطاق الجديدة في الهند التي تتجاوز قدرتها 50 ميجاوات. فهي توفر إنتاجية طاقة سنوية أعلى بنسبة 15-25% مقارنة بالمصفوفات ثابتة الميل من خلال تتبع مسار الشمس طوال اليوم. ولكنها تطرح أيضاً مشكلة في التنظيف لا يمكن للروبوتات المخصصة للمصفوفات الثابتة حلها: حيث يميل سطح الألواح ويدور ويتحرك، بينما تم تصميم معظم أنظمة التنظيف الروبوتية للأسطح الثابتة.
يتناول هذا المقال الأنظمة الروبوتية المصممة خصيصاً والمتوافقة مع منشآت التتبع أحادية المحور في الهند، وما هي تحديات الهندسة الرئيسية، وما الذي يجب على فرق التشغيل والصيانة تقييمه قبل نشر الروبوتات في محطات التتبع.
لماذا لا تعمل روبوتات التنظيف للمصفوفات الثابتة على أنظمة التتبع أحادية المحور
تم بناء أنظمة التنظيف الروبوتية للمصفوفات ثابتة الميل، مثل معظم الوحدات المثبتة على قضبان والمصممة للمحطات الأرضية، حول هندسة ألواح ثابتة. إذ تفترض أنظمة الإرساء، وتعشيق الفرشاة، ونقل الروبوت في نهاية الصف أن سطح اللوح يظل بزاوية ثابتة. أما في نظام التتبع أحادي المحور، فإن أنبوب عزم دوران الألواح يدور من حوالي -55 درجة إلى +55 درجة طوال اليوم، وتتغير المسافات بين الصفوف مع ميل الصفوف المتجاورة.
يؤدي نشر روبوت مخصص للمصفوفات الثابتة في محطة تتبع إلى ثلاثة أنماط فشل حرجة: لا يمكن للروبوت الإرساء بشكل موثوق عند الزوايا المتغيرة، ويكون ضغط الفرشاة غير متساوٍ عبر سطح اللوح الدوار، كما تتطلب عمليات النقل بين صفوف التتبع آليات عبور بين الصفوف لا تتضمنها أنظمة المصفوفات الثابتة.
متطلبات التصميم الرئيسية لروبوتات التنظيف المتوافقة مع أنظمة التتبع
آلية تثبيت أو جسر متكيف مع الزاوية: يجب أن يتحمل الروبوت نطاقاً من زوايا الألواح (عادةً من 0 درجة إلى ±55 درجة) أو أن يرسو فقط عندما يكون نظام التتبع متوقفاً عند زاوية تنظيف ثابتة (عادةً ما تكون أفقية، 0 درجة). يتم استخدام كلا النهجين تجارياً.
النقل المستقل بين الصفوف: تفصل بين صفوف أنظمة التتبع مسافة تتراوح بين 7 إلى 10 أمتار. يجب أن يعبر الروبوت بين الصفوف دون تدخل بشري، باستخدام هياكل جسر مخصصة أو مركبة نقل ذاتية التموضع.
التكامل مع وحدة تحكم نظام التتبع: يجب أن يتواصل روبوت التنظيف مع نظام تحكم المتتبع لأمر وضع التوقف قبل التنظيف والإفراج عنه بعد ذلك، دون التدخل في عملية التتبع العادية أو إنشاء أقفال أمان.
هيكل خفيف الوزن: تتمتع أنابيب عزم دوران وعوارض نظام التتبع بتصنيفات حمل أقل من رفوف المصفوفات الثابتة. يجب أن يكون وزن الروبوت متوافقاً مع المواصفات الهيكلية للمتتبع، وعادة ما يكون أقل من 25 كجم لمجموعة رأس التنظيف.
التوافق مع الوحدات: تعتمد محطات التتبع بشكل متزايد على وحدات ثنائية الوجه بدون إطار. يجب ألا يلمس نظام العجلات/المسارات الخاص بالروبوت حافة الوحدة بدون إطار، وهو شرط يؤدي إلى إلغاء الضمان لمعظم الشركات المصنعة للوحدات.
أنظمة روبوتية مصممة خصيصاً لأنظمة التتبع أحادية المحور
TAYPRO GLYDE-X

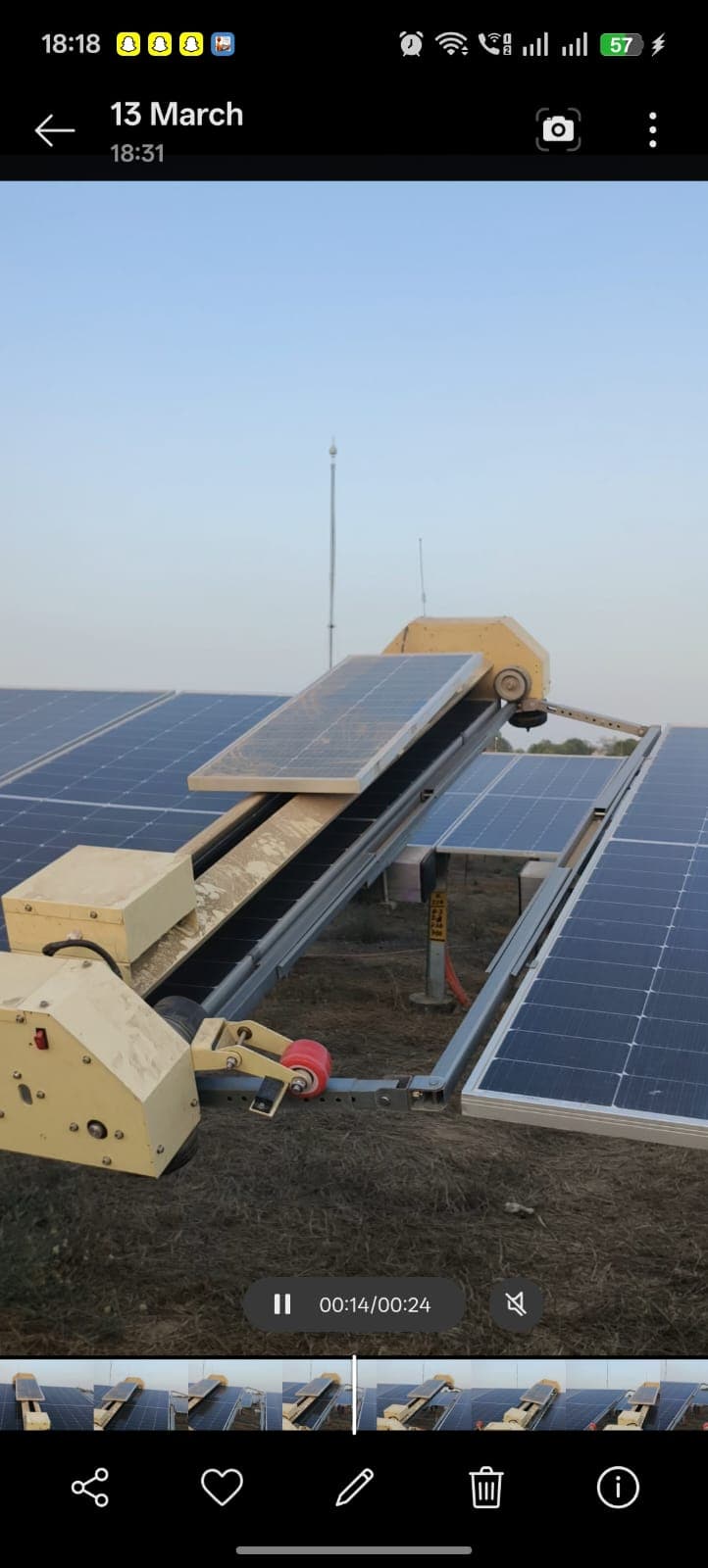

يعد GLYDE-X من TAYPRO الروبوت المخصص لأنظمة التتبع، والمصمم لمحطات التتبع أحادية المحور في الهند. يستخدم آلية جسر مرنة بزاوية 360 درجة تستوعب الهندسة المتغيرة للمسافات بين الصفوف في منشآت التتبع. يعمل نظام التنظيف بالألياف الدقيقة مزدوج التمرير في وضع توقف المتتبع، مع جدولة التنظيف خلال الفجر أو الغسق أو نوافذ الإشعاع غير الذروية لتقليل التأثير على التوليد. يتم نشر GLYDE-X عبر محطات التتبع في محفظة TAYPRO ويتكامل مع إدارة أسطول NECTYR للإرسال عن بعد وتتبع الأداء.
Ecoppia T4
أطلقت شركة Ecoppia (الآن جزء من مجموعة Ecoppia، مع وجود لها في الهند) روبوت T4 خصيصاً لمنشآت التتبع أحادية المحور. يستخدم T4 أليافاً دقيقة ناعمة وتدفق هواء متحكماً فيه (بدون ماء) وهو متوافق مع جميع أنواع أنظمة التتبع وتنسيقات الوحدات بما في ذلك الوحدات بدون إطار والأغشية الرقيقة. ويستخدم جسوراً مستقلة للانتقال بين صفوف التتبع المتجاورة. حصل T4 على شهادة توافق من Nextracker وSunPower لأنظمة التتبع الخاصة بهما. كانت عمليات النشر التجارية الأولى في الشرق الأوسط، مع مشاريع في الهند تشمل منشآت بافاغادا وبادلا التابعة لشركة Fortum بقدرة 427 ميجاوات.
روبوت التنظيف الذكي KPI Green OMS
حصل نظام التنظيف الروبوتية التابع لمجموعة KPI على موافقة التوافق الرسمية من Nextracker الأمريكية في أبريل 2025، مما يؤكد الامتثال لشروط ضمان وخدمة نظام التتبع الشمسي الذكي NX Horizon من Nextracker. تم نشر هذا النظام عبر 25 موقعاً مع 184 روبوتاً تغطي أكثر من 484 ميجاوات من سعة الطاقة الشمسية، في ولاية غوجارات بشكل أساسي. في السنة المالية 2023-2025، وفر النظام أكثر من 4.81 كرور لتر من المياه مقارنة بالتنظيف اليدوي الرطب.
روبوت التنظيف المتكامل Arctech
طورت شركة Arctech، وهي شركة رائدة في تصنيع أنظمة التتبع، روبوت تنظيف متكاملاً مصمماً لأنظمة التتبع SkyLine الخاصة بها. تتمثل ميزة الروبوت الذي طورته الشركة المصنعة للمتتبع في التكامل الوثيق للأجهزة، حيث تم تصميم إرساء الروبوت وأمر التوقف والتوافق الهيكلي كنظام متكامل بدلاً من كونه تعديلاً لاحقاً. عرضت Arctech هذا النظام في معرض REI 2024.
التحديات التشغيلية الرئيسية: نظام التتبع مقابل المصفوفة الثابتة
التحدي | روبوت المصفوفة الثابتة | روبوت نظام التتبع أحادي المحور |
|---|---|---|
هندسة الألواح | ثابتة، يتكيف الروبوت مرة واحدة أثناء التثبيت | ديناميكية، يدور اللوح ±55 درجة، يجب أن يتكيف الروبوت أو يوقف المتتبع |
النقل بين الصفوف | بسيط، فجوة ثابتة بين الصفوف | معقد، تتغير الفجوة مع زاوية الميل، يجب ضبط الجسر أو يوقف الروبوت المتتبع عند زاوية 0 درجة للنقل |
التكامل مع وحدة تحكم المتتبع | غير مطلوب | مطلوب، يأمر الروبوت بوضع التوقف، ويجب أن يتعامل مع أوضاع خطأ المتتبع دون تفعيل إيقاف الأمان |
نافذة التنظيف | في أي وقت | يفضل الفجر/الغسق/نوافذ الإشعاع المنخفض لتقليل التوليد المفقود أثناء التوقف، عادة 30-45 دقيقة لكل صف |
الحمل الهيكلي | رفوف ثابتة مصنفة لأحمال ساكنة عالية | قيود حمل أنبوب عزم المتتبع تحد من وزن الروبوت، عادة أقل من 25 كجم |
الاتصال بحافة الوحدة | وحدات مؤطرة، العجلة على الإطار مقبولة | تزايد الوحدات ثنائية الوجه بدون إطار، تلامس العجلة لحافة الزجاج يخاطر بالتشقق، يجب أن يستخدم الروبوت توجيهاً بديلاً |
التفاعل مع وضع الرياح | غير قابل للتطبيق | يتم إيقاف المتتبع عند الرياح العالية، يجب أن ينفصل الروبوت قبل التوقف، أو أن يكون مصمماً لتحمل زاوية التوقف، أحداث التوقف غير المتوقعة قد تحجز الروبوت أو تتلفه |
تعقيد الصيانة
أقل، واجهة ميكانيكية أبسط
أعلى، حيث تتطلب آلية الجسر، وواجهة برمجة تطبيقات المتعقب، ومنطق التخزين في حالة الرياح معايرة مستمرة وتحديثات للبرامج الثابتة
ما يجب تقييمه قبل نشر روبوت تنظيف في محطة التتبع الخاصة بك
اعتماد توافق الشركة المصنعة للمتعقب: تأكد من حصول مزود الروبوت على موافقة خطية بالتوافق من الشركة المصنعة للمتعقب (Nextracker، Array Technologies، Arctech، Soltec، إلخ). قد تؤدي الروبوتات غير المعتمدة إلى إبطال ضمانات الهيكل الخاصة بالمتعقب.
تأثير مدة التوقف على توليد الطاقة: قم بقياس فقدان التوليد الناتج عن إيقاف المتعقب أثناء فترات التنظيف. بالنسبة للتنظيف عند الفجر أو الغسق في محطة بقدرة 100 ميجاوات، يكون هذا عادةً 0.1–0.3% يوميًا، وهو أقل بكثير من خسائر الاتساخ التي يتم منعها.
الخلوص بين الصفوف عند نسبة تغطية الأرض (GCR) في موقعك: تحدد نسبة تغطية الأرض مقدار المساحة المتاحة بين الصفوف لعبور الجسر. قد تقيد المواقع ذات نسبة التغطية العالية (أكثر من 0.4) أنظمة الجسور التي يمكن نشرها.
الامتثال لضمان الوحدات: احصل على تأكيد خطي من مزود الروبوت بأن نظام التنظيف الخاص بهم مشمول ضمن بيان توافق التنظيف الخاص بالشركة المصنعة للوحدات. تصدر Taypro بيانات رسمية بعدم وجود اعتراض (NOC) أو بيانات توافق بهذا الخصوص.
بروتوكول التخزين عند الرياح: تأكد من سلوك الروبوت عندما يطلق المتعقب وضع التخزين عند الرياح. يجب أن يتوقف الروبوت بأمان أو أن يكون مصممًا لتحمل زاوية التخزين دون إلحاق الضرر بنفسه أو بالوحدة.
الأسئلة الشائعة
هل يمكن للروبوت نفسه تنظيف الألواح ذات الميل الثابت وألواح المتعقبات أحادية المحور؟
عادة لا. الروبوتات المخصصة للميل الثابت والمتعقبات لها تصميمات ميكانيكية مختلفة. يقدم بعض الموردين مجموعة من الروبوتات، روبوت لكل تكوين، بدلاً من وحدة واحدة تتكيف مع كليهما. تغطي تقنية GLYDE من Taypro الميل الثابت والميل الموسمي، بينما صُممت GLYDE-X خصيصًا للمتعقبات أحادية المحور.
هل يؤدي إيقاف المتعقب للتنظيف إلى تقليل توليد الطاقة بشكل كبير؟
لا. تتم جدولة التنظيف عند الفجر أو الغسق أو فترات الإشعاع المنخفض. بالنسبة لمحطة متعقبات بقدرة 100 ميجاوات، فإن فقدان التوليد الناتج عن فترة توقف تتراوح بين 30 و45 دقيقة يمثل حوالي 0.1–0.2% من الإنتاج اليومي، وهو جزء صغير من نسبة 3–5% من تراكم الأوساخ اليومي الذي يمنعه التنظيف.
ما هو معدل تكرار التنظيف للروبوتات في محطات المتعقبات أحادية المحور؟
يتبع التكرار الأمثل نفس منطق معدل الاتساخ المتبع في الميل الثابت: في المناطق القاحلة (مثل راجستان وجوجارات)، يكون التنظيف يوميًا أو كل يومين خلال فترة ما قبل الرياح الموسمية، وكل 3–5 أيام في فترة ما بعد الرياح الموسمية وفصل الشتاء. لا يغير قيد وقت إيقاف المتعقب التكرار الأمثل، بل يغير فقط نافذة الجدول الزمني خلال اليوم الواحد.
